亚洲成人av高清_18禁黄色女同网站网站_人妻忍着娇喘被中进中出视频_日日影院三十熟女_亚洲午夜电影在线观看_一级毛片免费福利视频_欧美一级特黄aa大片婷婷_被男狂揉吃奶胸60分钟视频_日韩无码一区2区_波多野结衣紧身裙丝袜电影

大連天凡(集團)股份有限公司旗下公司:大連天凡防腐技術(shù)有限公司、大連天凡防腐工程設(shè)計有限公司、大連天凡防腐工程有限公司

天凡防腐集團

技術(shù)文庫
聯(lián)系我們
0411-82302585

手機:13940822685

            15942625550

傳真:0411- 82300358

郵箱:zare88@126.com

地址:大連市中山區(qū)城市廣場B座805室

技術(shù)文庫

中國石油天然氣股份有限公司四川石化公司事故污水收集池820-B-2001玻璃

2020-12-22 06:10:32 大連天凡(集團)股份有限公司 閱讀 1910

中國石油天然氣股份有限公司四川石化公司事故污水收集池820-B-2001玻璃鋼防腐層龜裂脫落原因分析及修復(fù)性方案的制定



  一、現(xiàn)場情況概述


   四川石化公司事故污水收集池820-B-2001原采用環(huán)氧玻璃鋼防腐,防腐層脫落嚴重、個別部位裸露出鋼筋,威脅到事故污水收集池的安全長周期使用,故經(jīng)機動處會同車間研究決定采取防腐措施治理循環(huán)水事故污水收集池混凝土壁的泄露問題。事故污水收集池來自各個裝置酸、堿、鹽類混合物質(zhì),工況復(fù)雜,腐蝕環(huán)境苛刻,因此選取一個好的成熟的防腐技術(shù)方案,對此次解決四川石化公司事故污水收集池的腐蝕問題至關(guān)重要。
事故污水收集池規(guī)格:108×108 ×12(m)

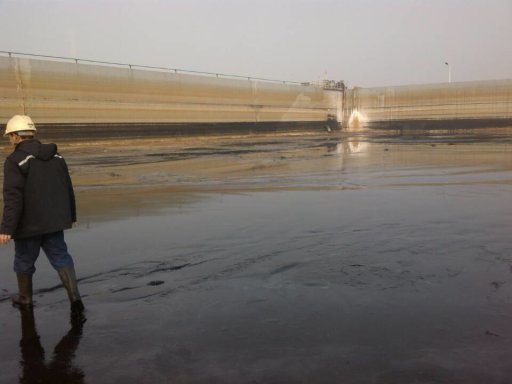

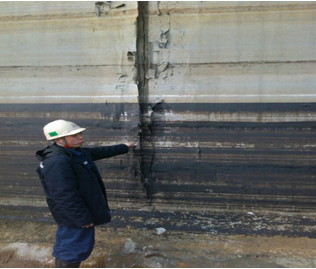

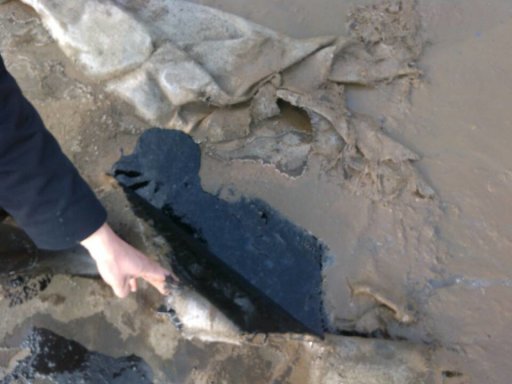

見現(xiàn)場采集照片1—5


   中國石油天然氣股份有限公司四川石化公司事故污水收集池820-B-2001玻璃中國石油天然氣股份有限公司四川石化公司事故污水收集池820-B-2001玻璃中國石油天然氣股份有限公司四川石化公司事故污水收集池820-B-2001玻璃








    二、腐蝕原因初析



   2.0 總體概況



    四川石化事故收集池原先采用環(huán)氧玻璃鋼防腐工藝進行防腐,從現(xiàn)場勘查情況判斷,在使用初期可能已經(jīng)出現(xiàn)了玻璃鋼龜裂問題,此次停工檢修時抽干后問題大面積顯現(xiàn)。
   我們知道,玻璃纖維復(fù)合材料的性能研究 環(huán)氧樹脂與玻璃纖維復(fù)合材料俗稱環(huán)氧玻璃鋼。環(huán)氧玻璃鋼防腐因其蝕好、 強度高、 使用壽命長、施工方便、等許多優(yōu)點而深受人們的重視和推崇,但在混凝土做內(nèi)襯使用過程中,容易收到混凝土內(nèi)部殘留水的影響,而給給其防腐性能增加了隱患。



  2.1 事故收集池原始混凝土內(nèi)部殘留水可能是導(dǎo)致玻璃鋼防腐層發(fā)生龜裂的主要原因



    混凝土做玻璃鋼防腐要求其含水率必須低于3%,一旦混凝土內(nèi)部殘存水高于3%,則在使用過程中,水汽蒸發(fā)、溫度升高,極易導(dǎo)致玻璃鋼層出現(xiàn)針孔和微裂紋,從而,大量的污水源源不斷地滲透到混凝土赤壁,也是的腐蝕介質(zhì)從某一針孔部分,引起“千里之堤,毀于螻蟻”的效應(yīng),微裂紋不斷增大,針孔不斷不大,最終導(dǎo)致玻璃鋼層成片成張脫落。


  2.2 玻璃鋼大面積成片施工成型,易引起殘余應(yīng)力導(dǎo)致龜裂


       環(huán)氧玻璃鋼在固化過程中,容積揮發(fā)、固化收縮,交聯(lián)互穿過程中,本身及產(chǎn)生應(yīng)力,尤其是大面積的成片成片的施工,應(yīng)力冗余,產(chǎn)生龜裂、空鼓是必然的,從現(xiàn)場勘查情況看,也印證了這一點。


  2.3 收集池收到污水產(chǎn)生以下腐蝕危害


  2.3.1 可溶性鹽對混凝土材料的侵蝕是導(dǎo)致四川石化公司混凝土事故污水收集池腐蝕破壞的重要因素,可溶性鹽對混凝土的侵蝕分為化學(xué)侵蝕與物理侵蝕?;瘜W(xué)侵蝕主要是可溶性鹽與水泥水化產(chǎn)物發(fā)生化學(xué)反應(yīng)而導(dǎo)致混凝土破壞;物理侵蝕是指可溶性鹽結(jié)晶對混凝土產(chǎn)生的破壞,這種破壞來自于鹽結(jié)晶后的體積膨脹,而鹽本身未與混凝土中水泥的水化產(chǎn)物發(fā)生化學(xué)反應(yīng)。因此解決好可溶性鹽的腐蝕是我們此次防腐設(shè)計的重點。
碳化作用。

 2.3.2
混凝土收集池的的碳化腐蝕是另一個重要原因。收集池中的酸性介質(zhì)通過混凝土內(nèi)部縫隙進入混凝土中,混凝土碳化后PH值急劇下降,破壞了鋼筋的鈍化膜賴以生存的環(huán)境。

 2.3.3  堿一骨料腐蝕反應(yīng)堿一骨料反應(yīng)是混凝土中某些活性礦物骨料與混凝土孔隙中的堿性溶液之間發(fā)生的反應(yīng)。溫度、濕度和合鹽量對其有促進作用。在海洋中,尤其是熱帶海洋中的混凝土構(gòu)筑物,堿一骨料反應(yīng)不能忽視。
              中國石油天然氣股份有限公司四川石化公司事故污水收集池820-B-2001玻璃

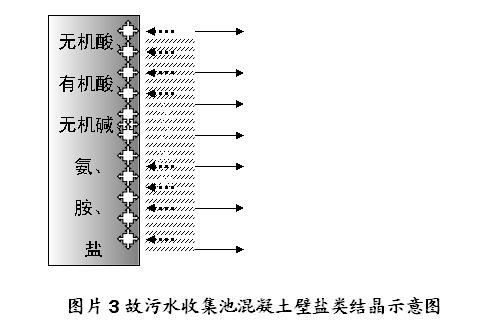

      事故污水收集池鹽類結(jié)晶示意圖(見圖片3






    腐蝕介質(zhì)通過毛細作用進入混凝土內(nèi)部,在靠近混凝土表面的區(qū)域,鹽溶液上升的速率大于混凝土表面水分蒸發(fā)的速率,因此該區(qū)域總是處于潮濕狀態(tài),但該區(qū)域鹽溶液一般不會達到飽和而結(jié)晶。鹽結(jié)晶作用導(dǎo)致的混凝土材料破壞,可在數(shù)天內(nèi)產(chǎn)生結(jié)晶作用,在最短2~3個月可導(dǎo)致混凝土表面開始剝落,1~2年發(fā)生露筋露石的嚴重破壞。而混凝土材料孔的結(jié)構(gòu)及鹽溶液中的離子種類、濃度及結(jié)晶性質(zhì)、空氣相對濕度的變化是此類破壞的控制性因素,美國ACI 0201委員會技術(shù)報告指出:在混凝土孔中硫酸鹽類結(jié)晶的純粹物理作用(不包括對水泥的化學(xué)作用)可以引起嚴重危害。
